电缆/避雷器仪器

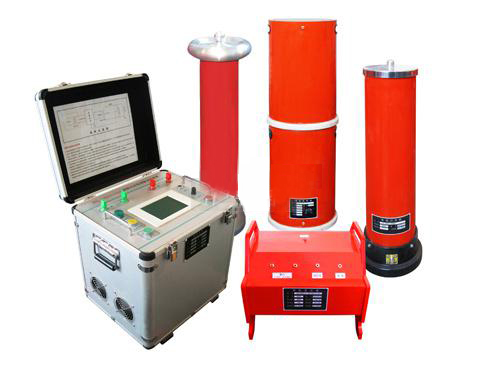

便携式电缆变频楷振升压装置
便携式电缆变频楷振升压装置
所属类别: 电缆/避雷器仪器

WORD说明书: 查看
荣誉资质: 查看
产品资质: 查看
在线咨询:
销售热线: 027-86794713、013971063471
      武汉科新电力有限公司是一家以生产电力检测设备为主要产品的电力公司。科新电力在武汉经营了13年,13年的生产经验让科新电力对电力检测设备的生产要求有了更进一步的认识。同时也依靠自身强硬的技术生产了许多经久耐用,方便实惠的好产品。其主打经营的试验变压器,高压试验变压器,串联谐振,继电保护测试仪,直流高压发生器,大电流发生器更是打造出了自己的专业品牌。

产品简介:
   HYG-PD系列电缆专用便携式变频谐振升压装置采用了调节电源频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。
   HYG-PD系列变频谐振升压装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300HZ时频率细度可达.01HZ;采用了正交非同步式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。BOXZ-PD系列变频楷振升压装置由调频调压电源,激励变压器,电抗器,电容分压器组成。
   35KV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置应该体积小,重量轻,便携式电缆耐压试验系统由此而诞生。本系统中,要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;电源采用220V单相电源,方便现场取电;电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。

产品别称:
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置

便携式电缆变频楷振升压装置系统主要技术指标:


额定输出电压 0-54KV(AC有效值)及其以下
输出频率 20-300Hz
使用频率 10KV电缆,2.5倍耐压,39Hz-300Hz
           2.0倍耐压,39Hz-300Hz
35KV电缆,2.5倍耐压,39Hz-300Hz
谐振电压波形 纯正弦波,波形畸变率<1.0%
最大试验容量 396KVA及其以下
工作制 满功率输出下,一次连续工作时间30min
品质因数 不低于30
频率调节灵敏度 0.1Hz,不稳定度<0.05%
工作电源 220V±15%,50Hz±5%


便携式电缆变频楷振升压装置系列产品配置及适用范围:


产品型号名称 控制箱 电抗器 励磁变压器 分压器 适用范围
HYG-PD22-88
变频谐振升压系统
2.5KW 22KV/2A二台 2.4KVA
600V/4A
30KV 10KV电缆≤1.9KM
(300mm2)
HYG-PD22-176
变频谐振升压系统
6.0KW 22KV/2A四台 6.0KVA
750V/8A
30KV 10KV电缆≤3.8KM
(300mm2)
HYG-PD22-132
变频谐振升压系统
6.0KW 22KV/2A二台
22KV/2A二台
4.5KVA
750V/6A
30KV 10KV电缆≤4.5KM
(300mm2)
HYG-PD22/54-66
变频谐振升压系统
2.5KW 22KV/2A三台 2.1KVA
750V/3A
2250V/2A
60KV 10KV电缆≤2.2KM
(300mm2)
35电缆≤0.5KM
(300mm2)
HYG-PD22/54-132
变频谐振升压系统
6.0KW 22KV/2A三台 4.5KVA
750V/6A
2250V/2A
60KV 10KV电缆≤4.5KM
(300mm2)
35电缆≤1.0KM
(300mm2)
HYG-PD22/54-198
变频谐振升压系统
8.0KW 22KV/2A三台
22KV/2A三台
6.75KVA
750V/9A
2250V/3A
60KV 10KV电缆≤6.5KM
(300mm2)
35电缆≤1.5KM
(300mm2)
HYG-PD22/54-264
变频谐振升压系统
10.0KW 22KV/2A六台 9.0KVA
750V/12A
2250V/4A
60KV 10KV电缆≤8.5KM
(300mm2)
35电缆≤2.0KM
(300mm2)
HYG-PD22/54-330
变频谐振升压系统
12.0KW 22KV/2A三台
22KV/2A六台
11.25KVA
750V/15A
2250V/5A
60KV 10KV电缆≤10KM
(300mm2)
35电缆≤2.5KM
(300mm2)
HYG-PD22/54-396
变频谐振升压系统
15.0KW 22KV/2A六台 13.5KVA
750V/18A
2250V/6A
60KV 10KV电缆≤12KM
(300mm2)
35电缆≤3.0KM
(300mm2)
